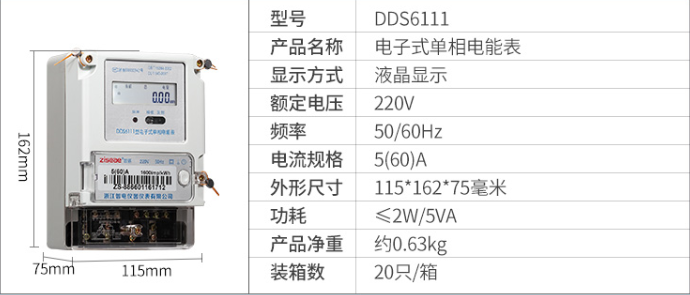

1.概述

DDS6111單相電子式電能表是采用集成電路，16位A/D轉換、數字乘法器、應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的儀表。該表采用獨立計量模塊能準確地測量單相有功電能。計量誤差穩定性強。

主要特點：具有良好的抗電磁騷擾、低自耗、精度高、防竊電、寬量程、壽命長、可配液顯示電量。

本電表適用于環境溫度為—10~50℃，相對濕度不超過85%。

2.功能與特點

1、具有單向計量有功電能的功能，液晶顯示器顯示總電量；

2、具有RS-485及紅外通訊，可遠程方便地抄出電能表的總電量；

3、可設置或回抄：總電量、儀表常數、表地址、表密碼等參數；

4、具有編程開關，可在線編程；

5、芯片內部具有看門狗系統，使數據更安全可靠，停電數據長久保存

6、互相隔離的電源，分別為CPU、計量部分及RS485接口提供可靠的工作電源。

7、具有斷相指示功能。

8、通訊規約

按《多功能電能表通信規約Multi-function watt-hour meter communication protocol》 DL/T 645—1997中華人民共和國電力行業標準執行。

3.起動

在參比電壓，參比頻率及COSφ=1.0的條件下，負載電流為0.001Ib(1級)、0.002Ib(2級)儀表應能連續計量電量。

4.潛動

 電壓回路加額定電壓115%，電流線路中無電流時，儀表的測試輸出不應產生多于一個的脈沖。

5電壓范圍

    正常工作電壓：0.9Un-1.1Un

    極限工作電壓：0.8Un-1.15Un

6功耗

電壓線路功耗：≦2W和5VA

電流線路功耗：≦1VA

   7 . 氣侯條件

正常工作溫度：  -10℃   +45℃ 極限工作溫度：  -20℃   +55℃

存貯和運輸溫度：-25℃   +70℃一年中的30天（以自然方式擴散）濕度可達95%，其余時間有時可達85%
